چرا بلوک های پایانه PCB برای اتصالات الکتریکی قابل اعتماد ضروری هستند؟

بلوک های ترمینال PCBاجزای حیاتی در سیستم‌های الکترونیکی مدرن هستند که اتصالات سیم به برد ایمن و سازمان‌یافته را در اتوماسیون صنعتی، توزیع برق، دستگاه‌های هوشمند، سیستم‌های انرژی تجدیدپذیر و لوازم الکترونیکی مصرفی فراهم می‌کنند. این راهنمای جامع به بررسی عملکردها، ساختارها، مزایا، روش‌های انتخاب، مشکلات رایج، شیوه‌های نصب و روندهای آینده می‌پردازد تا به مهندسان، تولیدکنندگان و خریداران در تصمیم‌گیری آگاهانه کمک کند.

1. شناخت بلوک های ترمینال PCB

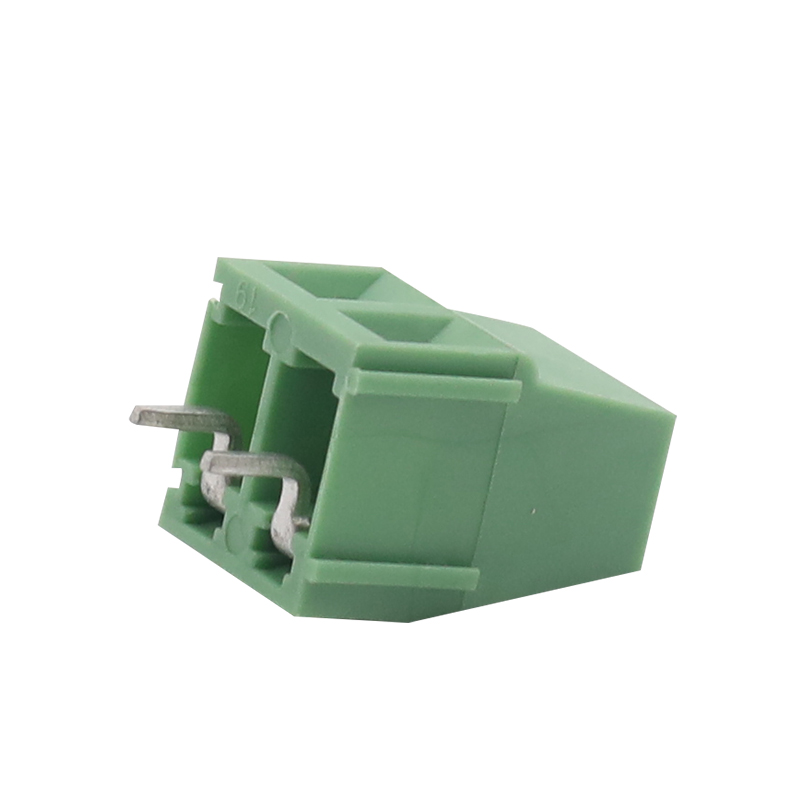

بلوک ترمینال PCB یک اتصال دهنده الکتریکی است که برای محکم کردن سیم ها مستقیماً روی برد مدار چاپی (PCB) طراحی شده است. این یک اتصال الکتریکی پایدار بین سیم کشی خارجی و مدارهای الکترونیکی ایجاد می کند و در عین حال مونتاژ، تعمیر و نگهداری و عیب یابی را ساده می کند.

بر خلاف اتصالات سیم لحیم شده دائمی، بلوک های ترمینال PCB به کاربران این امکان را می دهند که بدون آسیب رساندن به برد مدار، سیم ها را به سرعت وصل و جدا کنند. این امر آنها را در سیستم هایی که نیاز به تعمیر و نگهداری مکرر یا تعویض قطعات دارند بسیار ارزشمند می کند.

این کانکتورها معمولاً در موارد زیر یافت می شوند:

• سیستم های کنترل صنعتی
• منابع تغذیه
• سیستم های امنیتی
• تجهیزات HVAC
• دستگاه های مخابراتی
• تجهیزات انرژی های تجدیدپذیر
• الکترونیک خودرو
• محصولات خانه هوشمند

2. بلوک های پایانه PCB چگونه کار می کنند

بلوک های ترمینال PCB با بستن سیم ها به ترمینال های رسانا که مستقیماً روی PCB نصب می شوند، عمل می کنند. جریان الکتریکی از سیم خارجی از طریق هادی فلزی و به برد مدار چاپی جریان می یابد.

اکثر بلوک های ترمینال PCB از یکی از روش های بستن سیم زیر استفاده می کنند:

پس از اتصال، بلوک ترمینال هدایت الکتریکی مداوم را تضمین می کند و در عین حال از شل شدن تصادفی سیم محافظت می کند.

3. انواع اصلی بلوک های ترمینال PCB

برنامه های مختلف نیاز به طرح های مختلف بلوک ترمینال PCB دارند. درک انواع موجود به مهندسان کمک می کند تا راه حل مناسب را انتخاب کنند.

بلوک های ترمینال PCB از طریق سوراخ

این ها از طریق سوراخ های حفر شده در PCB نصب می شوند و در طرف مقابل لحیم می شوند. آنها استحکام مکانیکی بسیار خوبی دارند و معمولاً در محیط های با لرزش بالا استفاده می شوند.

بلوک های ترمینال PCB نصب سطحی

طرح‌های نصب سطحی مستقیماً به سطح PCB متصل می‌شوند و از ساخت خودکار و چیدمان‌های فشرده پشتیبانی می‌کنند.

بلوک های ترمینال PCB قابل اتصال

نسخه‌های قابل اتصال به اتصالات اجازه می‌دهند بدون جدا کردن سیم‌های جداگانه از برق جدا شوند. آنها برای تجهیزات مدولار و نگهداری سریع ایده آل هستند.

بلوک های ترمینال PCB با زاویه راست

طراحی های با زاویه راست باعث صرفه جویی در فضای عمودی می شود و به بهینه سازی چیدمان محوطه کمک می کند.

بلوک های ترمینال PCB با جریان بالا

این بلوک ها که برای بارهای الکتریکی سنگین طراحی شده اند، دارای هادی های بزرگتر و مقاومت در برابر حرارت هستند.

4. مصالح و ساخت و ساز

عملکرد یک بلوک ترمینال PCB به شدت به مواد و طراحی ساختاری آن بستگی دارد.

مواد با کیفیت بالا راندمان الکتریکی، پایداری حرارتی و دوام طولانی مدت را بهبود می بخشد.

5. مزایای کلیدی

بلوک های ترمینال PCB مزایای قابل توجهی را برای تولید کنندگان، نصب کنندگان و تیم های تعمیر و نگهداری ارائه می دهند.

• سیم کشی آسان:نصب و تعویض کابل را ساده می کند.
• کاهش زمان توقف:تعمیر و نگهداری و عیب یابی سریعتر.
• اتصال امن:گیر مکانیکی قوی سیم
• طراحی فشرده:استفاده کارآمد از فضای PCB
• مقیاس پذیری:در پیکربندی های چند قطبی موجود است.
• ایمنی:از اتصال کوتاه تصادفی جلوگیری می کند.
• کارایی هزینه:هزینه های کار مونتاژ را کاهش می دهد.
• انعطاف پذیری:سایزها و ولتاژهای مختلف سیم را پشتیبانی می کند.

6. برنامه های کاربردی رایج

بلوک های ترمینال PCB تقریباً در هر صنعت برق مدرن استفاده می شود.

سیستم های کنترل صنعتی

کارخانه‌ها برای حسگرها، رله‌ها، PLC‌ها و سیستم‌های اتوماسیون به بلوک‌های ترمینال تکیه می‌کنند که در آن مقاومت در برابر لرزش و دسترسی به تعمیر و نگهداری حیاتی است.

انرژی های تجدید پذیر

اینورترهای خورشیدی و سیستم‌های برق بادی از بلوک‌های ترمینال PCB برای انتقال کارآمد نیرو و اتصالات پایدار تحت شرایط محیطی متغیر استفاده می‌کنند.

تجهیزات پزشکی

الکترونیک پزشکی به اتصالات بسیار قابل اعتماد برای دستگاه های نظارتی و سیستم های تشخیصی نیاز دارد.

حمل و نقل

سیستم‌های راه‌آهن، وسایل نقلیه الکتریکی و ایستگاه‌های شارژ از بلوک‌های ترمینال قوی برای کاربردهای با جریان بالا استفاده می‌کنند.

ساختمان های هوشمند

سیستم های کنترل روشنایی، دستگاه های امنیتی و تجهیزات HVAC به اتصالات PCB سازمان یافته بستگی دارند.

7. نحوه انتخاب بلوک ترمینال PCB مناسب

انتخاب صحیح بلوک ترمینال PCB مستلزم بررسی دقیق الزامات فنی و محیطی است.

خریداران همچنین هنگام انتخاب محصولات برای بازارهای بین المللی باید گواهینامه هایی مانند انطباق UL، CE و RoHS را تأیید کنند.

8. اشتباهات رایج خریداران

انتخاب نادرست بلوک ترمینال می تواند منجر به خرابی های پرهزینه، گرمای بیش از حد یا مشکلات نگهداری شود.

• انتخاب رتبه‌بندی‌های فعلی ناکافی
• نادیده گرفتن شرایط محیطی
• استفاده از اندازه های سیم ناسازگار
• انتخاب مواد بی کیفیت
• طراحی نامناسب فاصله مدار چاپی
• نادیده گرفتن الزامات ارتعاشی
• مشرف به گواهینامه های ایمنی بین المللی

ارزیابی فنی دقیق به جلوگیری از مشکلات قابلیت اطمینان و خرابی غیرمنتظره کمک می کند.

9. نکات نصب و نگهداری

نصب مناسب برای عملکرد پایدار و ایمنی الکتریکی ضروری است.

بهترین روش های نصب

• از گشتاور صحیح پیچ گوشتی استفاده کنید.
• از بستن بیش از حد پیچ ​​ها خودداری کنید.
• عایق سیم را با دقت نوار بردارید.
• از شل شدن رشته های سیم جلوگیری کنید.
• مشخصات جریان و ولتاژ را رعایت کنید.
• کیفیت لحیم کاری را برای مدل های سوراخ دار بررسی کنید.

توصیه های تعمیر و نگهداری

• اتصالات را به صورت دوره ای بررسی کنید.
• علائم گرمازدگی را بررسی کنید.
• به دنبال خوردگی یا تغییر رنگ باشید.
• در صورت لزوم پیچ ها را دوباره محکم کنید.
• تجمع گرد و غبار را مرتباً تمیز کنید.

10. بلوک ترمینال PCB در مقابل سایر اتصالات

بلوک های ترمینال PCB تعادل عالی بین قابلیت اطمینان، قابلیت سرویس و کارایی نصب را فراهم می کنند.

11. روندها و نوآوری های صنعت

همانطور که الکترونیک به تکامل خود ادامه می دهد، فناوری بلوک ترمینال PCB به سرعت در حال پیشرفت است.

• طرح های مینیاتوری با چگالی بالا
• فناوری فشاری بدون ابزار
• مقاومت در برابر لرزش افزایش یافته است
• ادغام نظارت هوشمند
• ظرفیت های فعلی بالاتر
• مواد مقاوم در برابر شعله بهبود یافته است
• تولید سازگار با محیط زیست

سازندگان همچنین در حال توسعه راه حل هایی برای صنعت 4.0، خودروهای الکتریکی و سیستم های انرژی تجدیدپذیر هستند.

12. سوالات متداول

13. نتیجه گیری

بلوک های ترمینال PCB نقشی حیاتی در تضمین اتصالات الکتریکی ایمن، کارآمد و قابل نگهداری در صنایع بی شمار ایفا می کنند. انعطاف پذیری، قابلیت اطمینان و سهولت نصب آنها را در سیستم های الکترونیکی مدرن ضروری می کند.

چه در ماشین آلات صنعتی، تجهیزات انرژی تجدیدپذیر، سیستم های حمل و نقل یا لوازم الکترونیکی مصرفی استفاده شود، انتخاب بلوک ترمینال PCB مناسب به طور مستقیم بر عملکرد، ایمنی و قابلیت اطمینان طولانی مدت تأثیر می گذارد.

همانطور که تکنولوژی به تکامل خود ادامه می دهد، راه حل های پیشرفته بلوک ترمینال PCB حتی فشرده تر، هوشمندتر و کارآمدتر خواهند شد تا نیازهای رو به رشد بازار را برآورده کنند.
